气瓶探伤系统


气瓶探伤系统介绍

我公司研发的气瓶探伤系统用于在线中低高压气瓶的超声波全自动探伤,系统采用水柱法超声波探伤,包括横向 2 组、纵向 2 组、测厚 1 组,共 5 组探头,对气瓶直线部分进行全覆盖探伤。探头采用线聚焦方式,探伤灵敏度高。设备由多通道数字全自动超声波检测仪、显示系统、操作台、机械传动装置、数据报告打印系统等组成。机械传动装置主要由旋转夹起机构、探头扫查行走机构、探头升降机构、探头起落装置、气瓶传输装置、上料和下料机械装置等部分构成。

设备详细介绍及报价请联系  李经理189-311-80976

为满足本探伤项目高精度要求需要,我们为本项目配置32通道超声波探伤仪器。独立检测通道:32通道,各通道独立控制延迟、宽度和门槛值,可根据需要随时扩展通道数;

气瓶系统检测工艺流程
气瓶探伤设备自动上料的气瓶通过传输辊道到达检测位置时,传感器感应到信号,气瓶传输辊道停止转动,气瓶夹起机构动作,把气瓶抬起,同时气瓶挡板升起来,气瓶旋辊旋转启动,气瓶旋转起来,待旋转稳定后,探头扫查行走机构行走启动,探头上的传感器检测到气瓶头部时,探头自动落下,探头扫查行走机构停走约几秒钟,对气瓶头部进行原地旋转检测,然后继续行走对气瓶进行检测,待到气瓶尾时,探头扫查行走机构再停走约几秒钟,对气瓶尾部进行原地旋转检测,这样可以减小检测盲区,检测完后,旋辊夹起装置自动松开,气瓶挡板落下来,气瓶重新落入气瓶旋转辊道,传感器感知气瓶的落下,气瓶旋转辊道重新自动启动,把检测完的气瓶送入自动分选和自动下料机构,完成对气瓶的全自动超声波探过程。第二个气瓶到达检测位置后,夹起机构把气瓶架起夹起,探头扫查机构会反向自动行走,探头上的传感器检测到气瓶的头部时,探头自动落下,探头扫查行走机构停走约几秒钟,对气瓶头部进行原地旋转检测,然后启动继续行走对气瓶进行检测,待到气瓶尾时,探头扫查行走机构再停走约几秒钟,对气瓶尾部进行原地旋转检测,这样可以减小检测盲区,检测完后,旋辊夹起装置自动松开,气瓶瓶挡板落下来,气瓶再次落入气瓶传输辊道中,传感器感知气瓶的落下,气瓶传输辊道重新自动启动,把检测完的气瓶送入自动分选和自动下料机构,完成全自动动作,以后重复以上过程。这样就可以在探头扫查行走机构的正向和反向行走中实现对气瓶的检测,提高了工作效率。

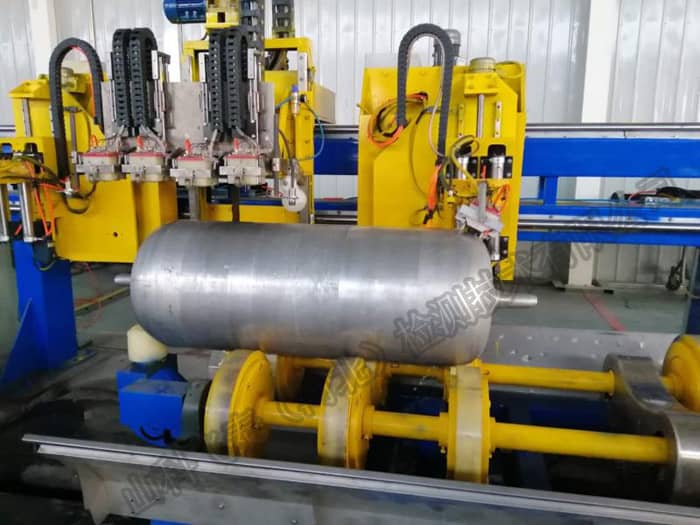

气瓶探伤

气瓶探伤展示

气瓶探伤系统主要参数

1、检测缺陷类型:油套管纵向、横向缺陷、测厚

2、检测速度:0-6米/分钟。

3、检测精度:

①超声波探伤按GB/T5777-2008标准能检测油套管纵向、横向L2级(5%t)的缺陷;

②纵向槽长(内外伤):25mm长、0.25mm≤槽宽<1.0mm、深度L2级,最小深度大于表面粗糙度Ra的3倍;

③横向槽长(内外伤):25mm长、0.25mm≤槽宽<1.0mm、深度L2级,最小深度大于表面粗糙度Ra的3倍;

4、覆盖率:≥120%。

5、管端盲区长度:≤150mm。

6、漏报率:≤0%。

7、误报率:≤1.0%。

8、信噪比:≥8dB。

9、超声的内外壁灵敏度差:≤3dB

10、超声周向灵敏度差:≤2dB

11、喷标位置误差:±50mm

12、两小时后灵敏度波动正负误差≤2 dB。

13、校验时间:探伤设备的调整和校验的时间大约为:≤30分钟

14、系统具有计算机实时数据显示、存储功能。

15、设备用电量:≤50Kw,设备用气量:≤3m3/Min。

16、设备最大起吊重量:7T,设备最大起吊尺寸:7.5m(长)×2.5m(宽)×2.5m(高)。

17、采用中文操作平台,操作者能在屏幕上看到中文检测结果。设备操作控制台按钮以中文标识显示。
