气瓶自动探伤设备检测工艺流程

气瓶自动探伤设备检测工艺流程

石家庄飞泰检测仪器有限公司主要产品为超声波自动探伤设备，气瓶在线探伤设备，钢板流水线探伤，钢管自动探伤设备等，下面介绍一下气瓶自动探伤的工艺流程。

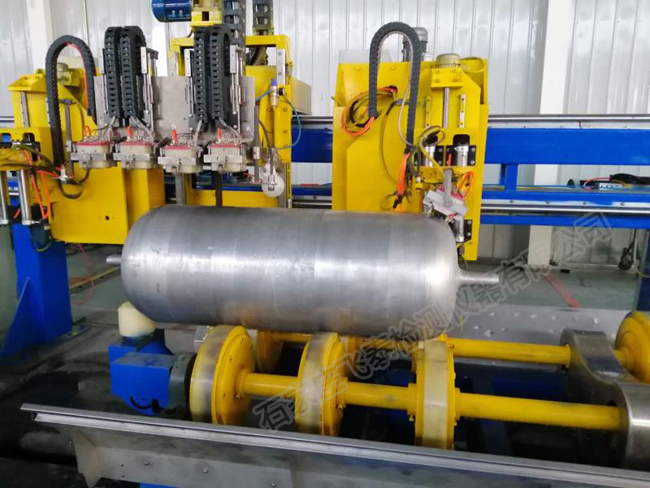

自动上料的气瓶通过传输辊道到达检测位置时，传感器感应到信号，气瓶传输辊道停止转动，气瓶夹起机构动作，把气瓶抬起，同时气瓶挡板升起来，气瓶旋辊旋转启动，气瓶旋转起来，待旋转稳定后，探头扫查行走机构行走启动，探头上的传感器检测到气瓶头部时，探头自动落下，探头扫查行走机构停走约几秒钟，对气瓶头部进行原地旋转检测，然后继续行走对气瓶进行检测，待到气瓶尾时，探头扫查行走机构再停走约几秒钟，对气瓶尾部进行原地旋转检测，这样可以减小检测盲区，检测完后，旋辊夹起装置自动松开，气瓶挡板落下来，气瓶重新落入气瓶旋转辊道，传感器感知气瓶的落下，气瓶旋转辊道重新自动启动，把检测完的气瓶送入自动分选和自动下料机构，完成对气瓶的全自动超声波探过程。第二个气瓶到达检测位置后，夹起机构把气瓶架起夹起，探头扫查机构会反向自动行走，探头上的传感器检测到气瓶的头部时，探头自动落下，探头扫查行走机构停走约几秒钟，对气瓶头部进行原地旋转检测，然后启动继续行走对气瓶进行检测，待到气瓶尾时，探头扫查行走机构再停走约几秒钟，对气瓶尾部进行原地旋转检测，这样可以减小检测盲区，检测完后，旋辊夹起装置自动松开，气瓶瓶挡板落下来，气瓶再次落入气瓶传输辊道中，传感器感知气瓶的落下，气瓶传输辊道重新自动启动，把检测完的气瓶送人自动分选和自动下料机构，完成全自动动作，以后重复以上过程。这样就可以在探头扫查行走机构的正向和反向行走中实现对气瓶的检测，提高了工作效率。
