气瓶探伤设备信号显示都有哪些方式

气瓶探伤设备信号显示方式可以分为三种，A型显示、B型显示、C型显示。

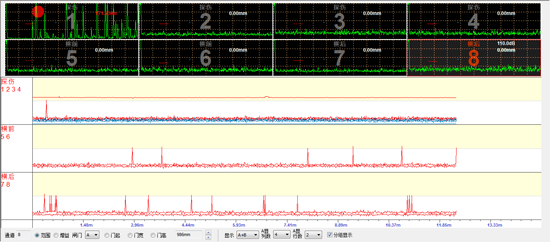

A型显示是一种波形显示，是将超声信号的幅度与传播时间的关系以直角坐标的形式显示出来，横坐标代表声波的传播时间，纵坐标代表信号幅度。如果超声波在均质材料中传播，声速是恒定的，则传播时间可转变为传播距离。从声波的传播时间可以确定缺陷位置，由回拨幅度可以估算缺陷尺寸。

例如：脉冲反射法检测的典型A型显示，左侧的幅度很高的脉冲称为始脉冲或始波，是发射脉冲直接进入接收电路后，在屏幕上的起始位置显示出来的脉冲信号；右侧的高回波称为底波或底面回波，是超声传播到入射面相对的工件底面回波，是超声波传播到与入射面相对的工件底面产生的反射波，中间的回波则为缺陷的反射回波。

A型显示具有检波与非检波两种形式，非检波信号又称为射频信号，是探头输出的脉冲信号的原始形式，可用于分析信号特征；检波形式是探头输出的脉冲信号经检波后显示的形式。由于检波形式可将时机线从屏幕中间移到刻度板底线，可观察的幅度范围增加了一格，同时，图形较为清晰简单，便于判断信号的存在及读出信号幅度。但检波形式与非检波形式相比，失去了其中的相位信息。

B型显示是工件的一格二维界面图，将探头在工件表面沿一条线扫查时的距离作为一个轴的坐标，另一个轴的坐标是声波的传播时间。

C型显示是工件的一格平面投影图，探头在工件表面作二维扫查，显示屏的二维坐标对应探头的扫查位置。在每一个探头移动位置，将某一个深度范围的信号幅度用电子门选出，用亮度或颜色代表信号的幅度大小，显示在对应的探头位置上，则可得到某一深度范围缺陷的二维形状或分别。若以各点的亮度代表回波传播时间，则又可得到缺陷深度分布，称为TOF图。
